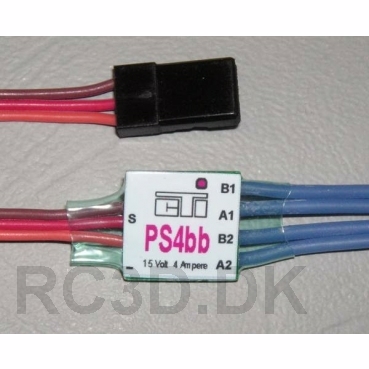

PS4bb blink- og lysmodul

Betjeningsvejledning til koblingsmodul PS4bb, drej signal og svinglys


Skifte modul til 4 on / off funktioner, hvoraf 2 er designet som indikatorer. Skift



4 gange 4 ampere med “en” RC kanal!

Med et modul, der er mindre end en 1 cent mønt!



Det er ikke bare verdens mindste 8-bit controller!

Det er sandsynligvis stadig det mindste multiprocessorsystem i verden!

PS4b gemmer to PIC10 processorer!

Dette resulterer i en betydeligt højere eksekveringshastighed som følge af opdeling af opgaver og dermed større fleksibilitet til mere komplekse opgaver.







De fire koblingsudgange tændes eller slukkes som følger:




pind venstre = Drej signaludgang B1 Start / Stop

pind kort højre = Drej signaludgang B2 Start / Stop

pind længst til venstre = Koblingsudgang A1 Til / Fra = Krydslys

holder til højre = Koblingsudgang A2 Til / Fra = Krydslys
(lang = 0,6 sekunder eller mere)




Start af et sving signal starter også drejelygten samtidig.
Når tændesignalet slukker, slukkes svingelyset “dimms” i cirka 2,5 sekunder.

Du kan også tænde begge drejesignaler samtidigt og har dermed også et advarselslys .

Den blinkende frekvens blev programmeret til 320 ms og 320 ms
